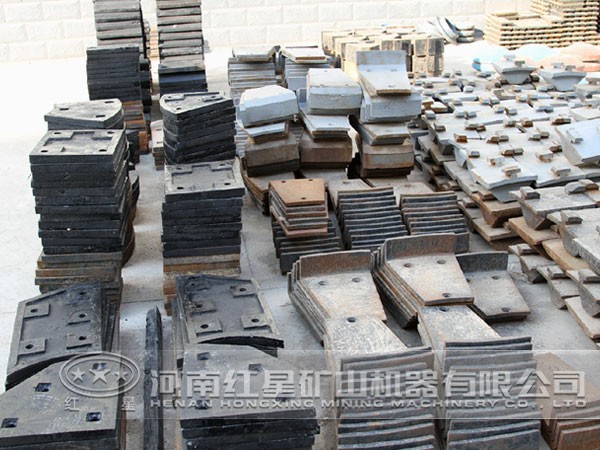

球磨機在運轉時要把研磨體帶起、拋出、砸碎物料、混入物料中。帶起的物料和研磨體會沿簡體內壁下滑，這會對筒體內壁造成嚴重的磨損，所以應該加上內襯，用來保護磨體內壁和磨頭免受研磨體直接沖擊及物料的研磨，這就是襯板。如果將襯板的表面做成不同的形狀，那么襯板就多了一項功能，即幫助提升研磨體，以改善粉磨效果，提高粉磨效率。紅星機器提供以下各種球磨機襯板：

球磨機的主要部件

1、平襯板

表面平整或鑄有花紋。研磨體隨筒體運轉時靠離心力產生的摩擦力提升，但下滑較明顯，對剛喂入磨內的大塊狀物料的沖擊粉碎不是很強，而對物料的研磨作用強，適合安裝于細磨倉（離出料端近的那一倉）。

2、壓條襯板

由平襯板和壓條襯板組成，襯板本身無孔，壓條上有孔，螺釘穿過螺孔把壓條和襯板固定在簡體內壁上。壓條高出襯板，對研磨體產生一定的推力，增加了研磨體的提升高度，拋落下去對塊狀物料有較強的沖擊力，因而適于裝在粗磨倉（離進料端近的那一倉）。壓條襯板的不足之處是沒有壓條的地方下滑動現象明顯，有壓條的地方球帶得較高，使得帶球不均勻。而且磨機轉速較快時，還會把球帶得過高，拋到對面的襯板上，這樣不但沖擊粉碎作用減弱了，還增加了鋼球與襯板的磨耗，所以轉速較高的球磨機，大規格的磨機轉速較低，小規格的磨機轉速較高，不適于裝壓條襯板。

3、階梯襯板

襯板表面呈一傾角，安裝后成為許多階梯，可以加大對研磨體的推力，同一層研磨體被提升的高度均勻一致，防止研磨體之間的滑動和磨損。階梯襯板優于壓條襯板，適合安裝在粗磨倉。安裝時應注意薄端處于球磨機轉向的前方，不能裝反。

4、小波紋襯板

波峰和節距都小，適于細磨倉和煤磨。

5、端蓋襯板

裝在磨頭端蓋或筒體端蓋上，以保護端蓋不受磨損。

6、環溝襯板

在襯板的T作面上鑄出有圓弧形溝槽，安裝后形成環形溝槽，適于多倉磨的 和 ，干法、濕法磨機均可。固定方式可以是螺栓固定，也可以無螺栓鑲嵌。

7、分級襯板

對于球磨機粉磨作業的理想狀態應該是大顆粒的物料用大直徑的研磨體去沖擊和粉碎，即在磨機的進料方向配以大直徑的研磨體，隨著物料往出料方向的逐漸減小，研磨體也應順次減小。但如果磨機安裝同種襯板，由于物料高度和粒度沿著磨機筒體縱向從進料端到出料端逐漸減小，致使大規格的研磨體會往出料方向竄動，小規格的研磨體卻往進料端集聚，若在磨內沿縱向安裝具有一定斜度的分級襯板，則自動地與粉磨物料的平均粒徑由大到小的分布規律相適應，可去掉隔倉板，將兩倉或三倉合并為一倉，增大了磨內的有效容積，減少了通風阻力，可以提高粉磨效率。
