石子制砂是現在很火的一個項目，大塊的石子經過破碎和制砂流程可以變成砂石骨料用到建筑等行業中去，砂石骨料的需求大，銷路好，很多人想建一個石子制砂生產線，但是卻不知道有什么設備以及制砂生產線工藝流程有什么？今天就帶大家詳細了解。

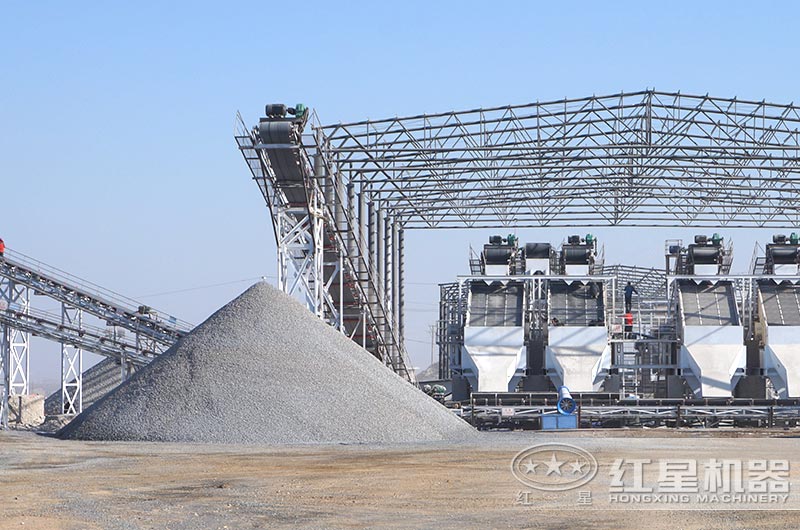

大型石料制砂生產線現場實拍
石子制砂生產線工藝流程圖
石子制砂生產線常用到的設備主要有破碎設備、制砂設備、給料設備、篩分設備、那么這些設備該如何進行配置，下面我們通過一張圖就可以了解清楚制砂生產線工藝流程。

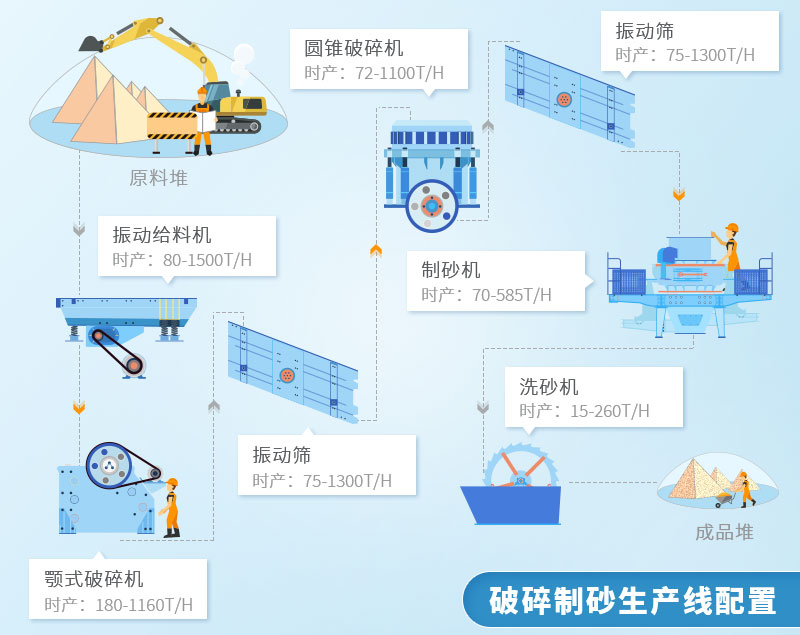

石子制砂生產線工藝流程圖
制砂生產線工藝流程圖分析：物料經由振動給料機送入顎式破碎機進行粗碎，振動篩篩分出合格物料，繼而由圓錐破碎機（反擊式破碎機）進行中碎處理，要更細物料就用制砂機進行細碎加工，振動篩進行篩選，出料粒度若不滿足制砂要求，需要返工制砂機再進行制砂整形。
看了上面的流程圖，我相信大家對于制砂生產線工藝流程都有了一定的了解，不過這也不是固定的制砂生產線配置情況，因為不同用戶生產需求配置下來還是有差異的，具體還需根據實際，在線咨詢紅星技術經理為您量身定制方案。
石子制砂生產線現場實拍視頻
石子制砂生產線工藝流程案例參考
不同的產量和出料大小要求，也就意味著會有不同的制砂生產線工藝流程，科學的制砂生產線工藝流程才能保證制砂效率和出料質量好，所以下面我們來看看紅星機器為不同的用戶配置不同生產線工藝流程情況吧。
大型制砂生產線工藝流程
制砂生產線概況
時產量:800T/H (1m3=1.6T)
原料名稱:石灰石
進料尺寸:≦1020mm
成品規格:0-5,5-10,10-20,20-30,20-40mm

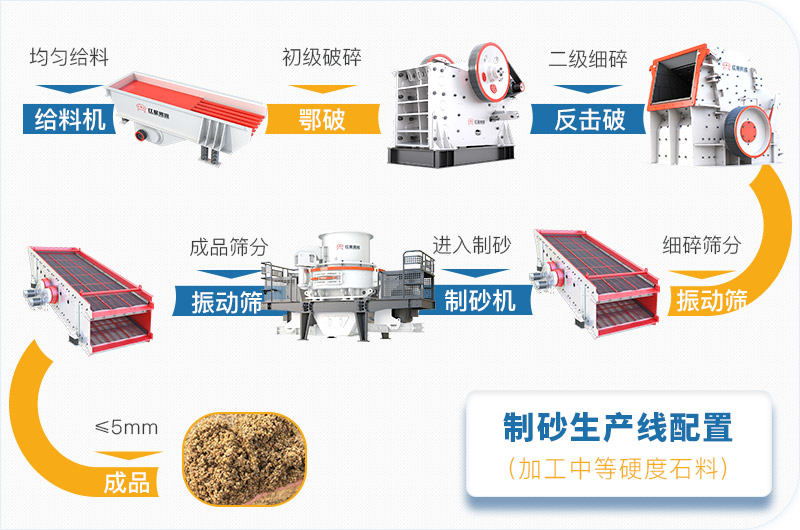

大型制砂生產線工藝流程圖配置
制砂生產線設備工藝流程表
| 設備名稱 | 設備型號 | 制砂工藝 |
| 振動給料機 | ZSW600*150 | 給料 |
| 鄂破機 | PE1200*1500 | 粗碎 |
| 反擊破 | PF1820 | 中碎 |
| 反擊破 | PF1520 | 中細碎 |
| 輸送機若干 | 長度和數量按實地為準 | 輸送物料 |
| 振動篩（2臺） | 2YK3072 | 篩分物料 |
| 制砂機 | HXVSI1150 | 細碎制砂 |
| 洗砂機（2臺） | XS2900 | 清洗成品料 |
中型制砂生產線工藝流程
制砂生產線概況
時產量:400T/H (1m3=1.6T)
原料名稱:花崗巖
進料尺寸:≦1200mm
成品規格:20-30,20-40mm
中型制砂生產線工藝流程圖設備配置
制砂生產線設備工藝流程表
| 制砂設備名稱 | 設備型號 | 制砂工藝 |
| 振動給料機 | ZSW490*130 | 給料 |
| 重錘破 | PCZ1716 | 粗碎、中碎 |
| 振動篩 | 4YK3072 | 篩分篩選物料 |
| 輸送機若干 | 以實地為準 | 輸送物料 |
小型制砂生產線工藝流程
制砂生產線概況
時產量:100T/H (1m3=1.6T)
原料名稱:玄武巖
進料尺寸:≦630mm
成品規格:0-5,5-10,10-20
小型制砂生產線工藝流程圖設備配置
制砂生產線設備工藝流程表
| 制砂設備名稱 | 設備型號 | 制砂工藝 |
| 振動給料機 | ZSW490*110 | 給料 |
| 鄂破機 | PE750*1060 | 粗碎 |
| 輸送機若干 | 以實際為準 | 輸送物料 |
| 圓錐破 | HXGYS300 | 中細碎 |
| 振動篩 | 3YK1545 | 篩分篩選 |
石子制砂生產線工藝流程，一對一量身定制
上面給大家舉出了大型、中型、小型的制砂生產線工藝流程，可以看到不同的生產要求配置的制砂設備型號都不一樣，所以配置時要根據實際情況來定，不能盲目照搬，如果你不知道該怎么配置生產線，可以直接在線免費咨詢紅星機器技術經理為您量身定制生產線工藝流程。
專業一體化的服務，幫您配置制砂生產線
紅星機器技術團隊可到您的生產地考察地勢、原料、產量大小、投資規模等為您一對一量身設計石子制砂生產線工藝流程，讓您的制砂生產線運行效率高，為您節省投資成本，快速投入生產，制砂成品質量好，利潤不斷增加。
