顎式破碎機力學模型是有限元計算的基礎。該模型包括材料屬性、單元類型、網格劃分、載荷和約束條件的施加。河南紅星顎式破碎機專家在此相信介紹顎式破碎機機架力學模型建立4大組成：

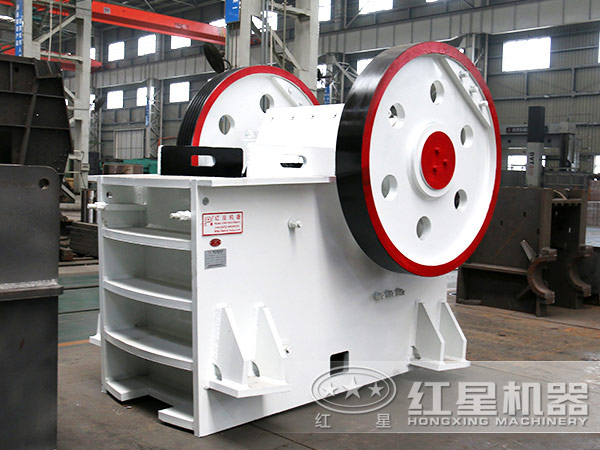

一、顎式破碎機機架的材料屬性

PE-600x900顎式破碎機機架材料為ZG35Ⅱ，該材料的彈性模量E=2.02x105MPa，泊松比μ=0.3，密度p=7.8x10-6kg/(mm)3，屈服極限為σs=270MPa。

二、顎式破碎機機架的單元類型

在結構分析中，結構及分析狀態決定單元類型的選擇。單元類型選擇的原則是盡量選擇點而不是線，能選擇線不選擇面，能選擇面不選擇殼，能選擇殼不選擇體。即選用維數比較少的單元來達到預期的效果。但同時也要考慮計算精度、計算時間和網格劃分的能力等。

顎式破碎機機架結構形狀不規則、應力場和位移場很復雜，所以選用計算精度高、能夠更好逼近結構曲線和曲面邊界的三維二次10節點四面體單元SOLID92。

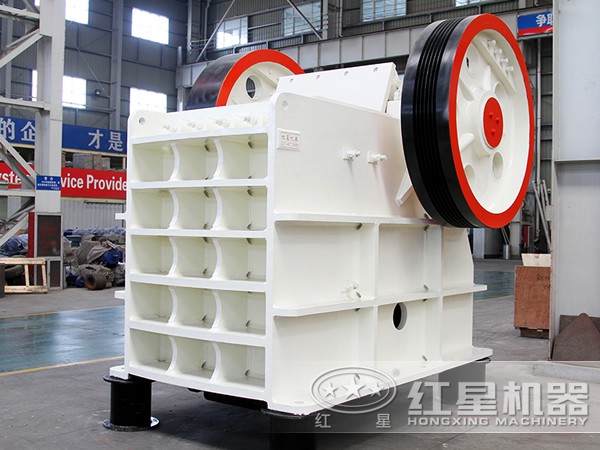

三、顎式破碎機機架的網格劃分

網格劃分是有限元分析中的重要環節，所劃分網格質量的好壞將直接影響計算精度，質量太差的網格甚至會中斷計算。顎式破碎機彈性力學的有限單元分析2大步驟，在對實體模型網格劃分時要綜合考慮網格數量、網格疏密、網格質量、網格布局、精度控制以及網格劃分方式等。

考慮顎式破碎機機架模型的復雜程度和優化的需要，單元尺寸全部采用6級精度，機架實體模型采用自由劃分方式，共生成115212個單元，111946個節點。

四、顎式破碎機機架載荷和約束條件的施加

ANSYS中有自由度載荷、集中載荷、面載荷、體載荷、慣性載荷和耦合場載荷六種類型。載荷施加的正確與否將直接影響到分析結果的正確性和合理性。根據顎式破碎機的實際工況，在軸承座內表面加載余弦面力，在固定齒板簡化模型的0.35-0.65處加載面力，在肘板支撐面處加載面力。在實際生產中，由于顎式破碎機機架是和地基固連在一起的，所以在破碎機機架底板上施加全約束；由于分析的是機架實體的一半，故在機架對稱面上施加對稱邊界約束。
